PI выпустила чипсет TinySwitch-5 и HiperLCS-2, предлагающий новые возможности для многоцелевых источников питания

 PI выпустила чипсет TinySwitch-5 и HiperLCS-2, предлагающий новые возможности для многоцелевых источников питания

2025-07-10

PI выпустила чипсет TinySwitch-5 и HiperLCS-2, предлагающий новые (2)
PI-выпустила-чипсет-TinySwitch-5-и-HiperLCS、

Зарядное устройство

Предисловие

В настоящее время во всех отраслях промышленности предъявляются все более строгие требования к эффективности, энергосбережению и интеграции вспомогательных и смещенных источников питания. С одной стороны, постоянно повышаются стандарты энергопотребления бытовой техники, коммуникационного и вычислительного оборудования в режиме ожидания и при небольшой нагрузке; с другой стороны, растет спрос на промышленные источники питания и зарядные устройства для наружного использования, обеспечивающие стабильную высокую выходную мощность и надежность системы.



Power Integrations (далее PI) на основе многолетнего опыта в области технологий обратной связи и резонансного управления представила две новые разработки. TinySwitch5, реализуя в традиционной архитектуре обратной связи выходную мощность до 175 Вт (без PFC) / 190 Вт (с PFC) и превосходную эффективность при малой нагрузке, обеспечивает возможность модернизации источников питания с смещением для различных сценариев без значительных изменений схемы. HiperLCS2 объединяет в себе LLC-контроллер, синхронный выпрямитель и изолированную цепь FluxLink, обеспечивая в компактном корпусе выходную мощность 1650 Вт и КПД более 98 %, что позволяет удовлетворить двойные требования промышленных и наружных высокомощных приложений к габаритам и надежности.



Далее Charging Head Network подробно расскажет об этих двух новых продуктах.

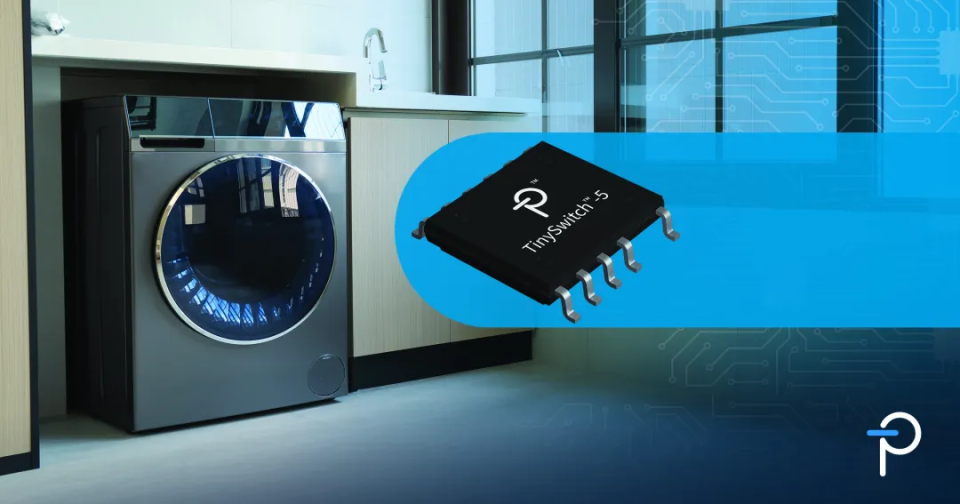

PI TinySwitch-5

PI выпустила чипсет TinySwitch-5 и HiperLCS-2, предлагающий новые (4)

PI TinySwitch-5 — это новейший продукт в знаковой серии TinySwitch, которая уже насчитывает 6 миллиардов отгруженных устройств и предлагает простые и надежные решения для проектирования источников питания. TinySwitch5 обеспечивает выходную мощность до 175 Вт в традиционной схеме с обратной связью и до 190 Вт при использовании корректора коэффициента мощности. полная эффективность составляет до 92%, а даже при нагрузке 1% эффективность остается на уровне 87%, что позволяет в режиме ожидания обеспечивать выходную мощность 220 мВт для дисплеев, систем управления и связи, что полностью соответствует требованиям стандарта ErP 300 мВт по энергопотреблению в режиме ожидания, принятого в ЕС.



TinySwitch-5 не требует значительных изменений существующих схем. Это устройство использует передовой контроллер, который автоматически регулирует частоту переключения и передачу энергии за каждый цикл, и предлагается в двух вариантах корпуса: с отверстиями для монтажа на печатную плату и для поверхностного монтажа. Последний вариант позволяет достичь выходной мощности 75 Вт без использования радиатора за счет отвода тепла через печатную плату. Встроенная защита от пониженного/повышенного напряжения на входе продолжает традицию энергосберегающей технологии EcoSmart, которая с 1998 года позволила сэкономить около 200 ТВт·ч электроэнергии. Устройство широко применяется в бытовой технике, вычислительной технике, связи, промышленности и медицине в качестве источника смещения и вспомогательного питания.



Связанные материалы:

TinySwitch-5 может обеспечить выходную мощность до 190 Вт и КПД 92 % в классической инверторной архитектуре.

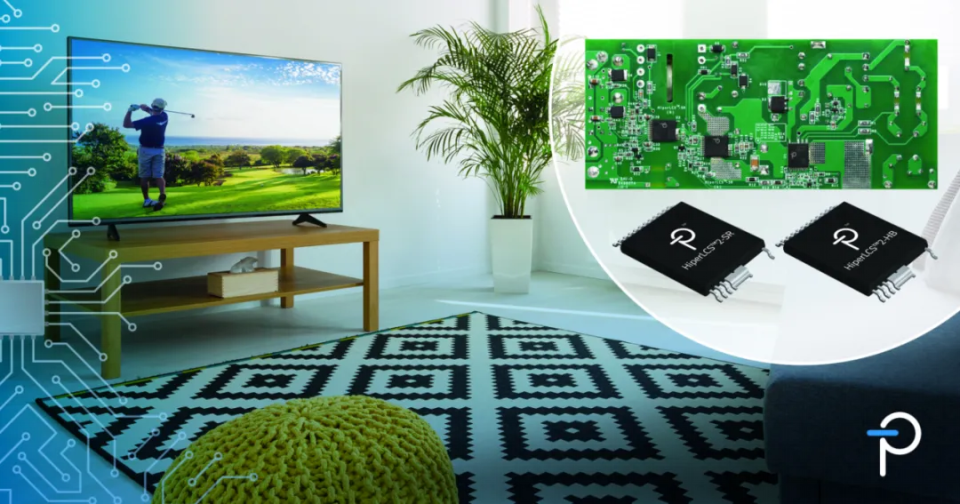

Чипсет PI HiperLCS-2

PI выпустила чипсет TinySwitch-5 и HiperLCS-2, предлагающий новые (1)

Офлайн-микросхема LLC-переключателя PI HiperLCS2 состоит из интегрированного контроллера LLC с высокой пропускной способностью, синхронного выпрямителя и изолирующего устройства HiperLCS2SR с изолированной цепью FluxLink, а также полумостового силового устройства HiperLCS2HB на базе 600-вольтного FREDFET. Благодаря новому корпусу POWeDIP и электроизолирующей керамической теплопроводящей подложке, он обеспечивает непрерывную выходную мощность до 1650 Вт, пиковую мощность до 2450 Вт, КПД более 98% и потребление энергии в холостом режиме менее 65 мВт, при этом не требует вентилятора или системы вентиляции.



Устройство обеспечивает превосходную динамическую реакцию 0%–100% при входном напряжении 400 В постоянного тока, а также позволяет сократить количество компонентов и площадь печатной платы до 60% по сравнению с дискретными решениями. Благодаря функции самопитания устройство может обеспечивать смещенное питание для последующих микросхем PFC, что значительно повышает надежность, защиту от пыли и влаги, а также упрощает охлаждение промышленных источников питания и зарядных устройств для электроинструментов, используемых вне помещений.



Связанные материалы:

1.Чипсет HiperLCS-2 повышает эффективность преобразователя LLC и обеспечивает непрерывную выходную мощность до 1650 Вт.



Зарядный адаптер

В настоящее время, когда в отрасли растет спрос на высокоэффективные и высокоинтегрированные решения для источников питания, PI представила две новые разработки — TinySwitch-5 и HiperLCS-2, которые точно отвечают техническим требованиям в таких областях, как бытовая техника, связь, промышленность и зарядные устройства для наружного использования. Первый продукт упрощает процесс проектирования благодаря прорывному обновлению архитектуры с обратной связью, способствуя повышению энергоэффективности в сценариях с низким энергопотреблением. Второй продукт, благодаря интегрированному решению LLC, переосмысливает баланс между размером и эффективностью источников питания высокой мощности, предлагая новый подход к надежному энергоснабжению в суровых условиях.



Оба продукта не только продолжают традиции PI в области инноваций в технологии питания, но и благодаря своим реальным характеристикам способствуют продвижению отрасли в направлении экологичности, высокой эффективности и надежности, придают новый импульс разработке источников питания для различных сценариев применения и помогают различным отраслям найти новые пути для решения двойной задачи повышения энергоэффективности и плотности мощности.
